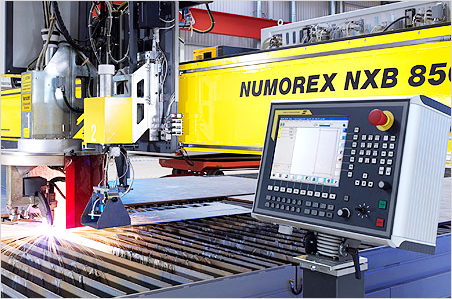

좋은 성능과 다양한 기능의 효과적인 조합을 통하여 플라즈마
및 산소 절단 프로세스를 제공하는 절단장비 입니다.
까다로운 작업 환경조건 가운데에서도 최상의 품질 및 기술력을
제공하도록 고안된 절단장비 입니다.
| 항목 | |
| 레일 폭 (mm) | 5,000 / 5,500 / 6,000 / 6,500 / 7000 / 7,500 / 8,000 고객사양에 따라 |
| 유효 절단 폭 (mm) | 레일 폭에 따라 |
| 레일 길이 (m) | 고객 사양에 따라 |
| 절단 프로세스 | Plasma & Oxy fuel |
| 주행 속도 (mm/min) | 24,000mm/min |
| 플라즈마 베벨 | GLOBAL PRO (PT36) / Big VBA (Defined Rotation VBA)- |
| 플라즈마 시스템 | m3 plasma system (202 / 362 / 450 / 601) |
| 컨트롤러 | Vision |
| CAD/CAM 소프트웨어 | COLUMBUS™ III |
- All in one 방식의 구성으로 단일 시스템에 의한 토치 사용 및 동일 부품으로
모든 절단 프로세스가 가능한 동시에 정밀성과 생산성을 보장하는 m3 plasma™ system
- 통합 데이터베이스로 플라즈마 & 마킹 프로세스에 대하여 최적의 파라미터를 간단하고 자동적인 설정을 가능케 합니다.
또한 사용자가 손쉽게 사용 할 수 있도록 구성되어있으며 모든 제어 기능은 터치 스크린에서 직접 제어 가능 합니다.
- 본 플라즈마 베벨 토치는 향상된 소모품 수명을 유지 하며, +/- 540°자동 회전 및 +/- 45 °베벨 각도를 통해서 “X” , “V” , “Y” , “K” 같은
다양한 베벨 절단작업을 통해 좋은 품질 및 정밀성을 보장 합니다.
- COLUMBUS III 는 짧은 시간 안에NC 프로그램을 손쉽게 사용 할 수 있도록 구성되어 있으며
또한 고 난이도의 정밀을 요하는 작업에도 매우 신속하고 간편하게 작업이 가능하도록 되어져있습니다
- 베벨 장비에서 가장 중요한 것은 베벨 장치의 절단 치수 정도 유지입니다.
- 베벨 절단 장치는 부재의 정도 변화에 가장 큰 영향을 미치는 부분이며 실제 현장 환경에서
‘원래의 기계적 정도로 복구함’의 능력이 가장 중요합니다.
ESAB 의 베벨 절단 장치는 독립적인 회전축/각도축의 정도 조정 부분이 명확하여 충격이나 틀림이 발생하여도
원래의 정도로 복귀할 수 있습니다.
젖혀지는 방식이나, 다 관절 링크방식의 헤드보다 정도 유지 관리 성이 높은 이유입니다. - 장비의 대각은 자동으로 유지됩니다.
- 서서히 틀어지는 대각은 ESAB 장비에는 존재하지 않습니다.
대각 정도가 맞은 초기 상태를 장비는 기억하고 항상 전기적으로 이를 유지합니다.
대각 정도를 사용자가 직접 조정할 때 대각 마법사 기능은 정확한 조정을 돕습니다.
- 독립적인 각도 축을 가지고 있는 베벨의 능력입니다.
- 실제 절단 각도 45 도(기계적 각도 52 도 이상)이 가능합니다.
프로그램에서 시작과 끝각도를 지정하는 방식으로 다구간 연속 베벨이 가능합니다.
- 소모품(전극)의 마모상태에 베벨 절단의 치수가 영향을 받지 않습니다.
- 수직절단에는 아크전압센싱을 사용하지만 베벨절단에는 접촉식 포텐셔미터 센서를 사용하여
전극의 마모상태에 따라 베벨 절단의 치수가 영향을 받지 않고 정도가 유지됩니다. - 작업종류에 따라, 두께에 따라 자동으로 절단조건이 적용됩니다.
- 재질과 두께를 선택하면 화면에 올바른 소모품의 그래픽과 함께 최고 품질을 위한 최적의 절단 조건(압력,전압,전류,시간 등)이 자동 적용됩니다.
- 터치 스크린과 실시간 도움 마법사로 작업이 쉽고 한국어 메뉴, 한국어 도움말입니다.
- 그래픽 아이콘으로 된 명령 버튼들, 화면을 가볍게 터치함으로 조작이 쉽습니다.
작업 실행전 범위를 벗어나거나 오류부분은 미리 한국어로 알려줍니다. - 실시간 그래픽 기능이 우수합니다.
- NC 파일의 편집화면과 실시간 작업화면에서 부드러운 그래픽 표시, 선명한 실시간 확대/축소 기능은 복잡한 소 부재 작업에 편리합니다.
- 어떤 경우에도 필요한 정보를 잃지 않습니다.
- 작업중 정전이 되었어도 작업하던 그 자리를 정확하게 찾아갈 수 있습니다.
작업을 강제로 중단하고 급한 다른 작업을 해도 원래의 그 자리를 정확하게 찾아갑니다.
원하는 지점을 12 개까지 기억시키고 언제든지 그곳으로 자동 이동할 수 있습니다. - 프로그램 자동실행에서 전/후진이 자유롭습니다.
- 작업 중 시작점으로 바로 돌아가기, 경로 따라 전진/후진은 기본적이며작업영역의 특정지점으로 바로 점프하거나, 건너뛰기가 가능합니다
